Popis:

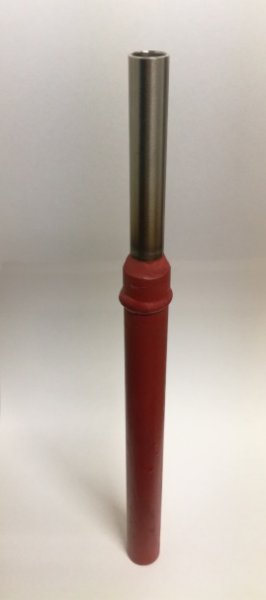

Přechodový spoj ocel-nerez- je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení nerezové, měděné a ocelové části potrubí tlakového rozvodu topných plynů
Používá se pro stavbu, opravy a rozšiřování odběrných plynových zařízení. Max. provozní přetlak 0,4 MPa.
Napojení ocelové trubky z uhlíkové oceli na plynovod se provádí tavným svarovým spojem. Napojení trubky z ušlechtilé nerez oceli DIN 17457, jakosti AISI 304 na plynovod se provádí pomocí lisovacích tvarovek.
Tento produkt je určen pro plynovody v budovách dle ČSN EN 1775 a TPG 70401.
Schéma:
Rozměry:
| Objednací číslo | Rozměr DN | D (inch) | D1 x t1 nerez (mm) | L (mm) | L1 (mm) | L2 (mm) | Váha kg/ks |
| 100750 | 15 | 1/2" | 15 x 1,5 | 305 | 200 | 100 |
|
| 100751 | 20 | 3/4" | 18 x 1,5 | 305 | 200 | 100 | |
| 100752 | 25 | 1" | 28 x 1,5 | 305 | 200 | 100 |
|
| 100753 | 32 | 1 1/4" | 35 x 1,5 | 305 | 200 | 100 |
|
| 100754 | 40 | 1 1/2" | 42 x 1,5 | 305 | 200 | 100 |
|
| 100755 | 50 | 2" | 54 x 2 | 305 | 200 | 100 |
