Popis:
Akumulační nádrže typu AT jsou určeny pro akumulaci tepelné energie z kotlů na pevná paliva (uhlí, dřevo koks a pod.) a následnou distribuci do topné systému.
Výhody použití akumulačních nádrží v topném systému je udržování optimální provozní teploty kotle, ukládání tepelné energie do vodní náplně akumulačních nádrží a tím odstranění dehtování kotle.
Další ekonomický přínos je úspora paliv až o 30%, prodloužení životnosti kotle a komína, protože kotel je provozován v optimálních podmínkách. Akumulační nádrže jsou též opatřeny návarkem pro elektroohřev s využitím výhodnějšího odběru el. energie v nočních hodinách.

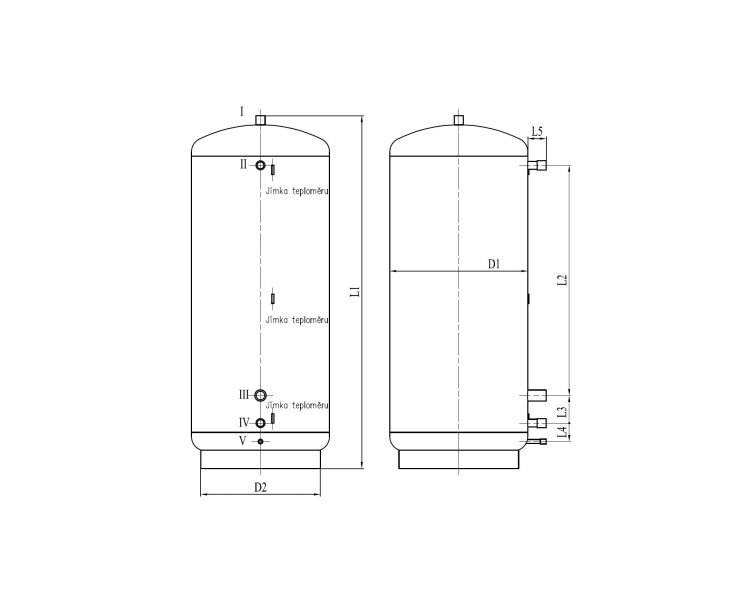

Schéma:
Rozměry:
|
Typ |
Objem nádoby v l |
D1 v mm |
D2 v mm |
L1 v mm |
L2 v mm |
L3 v mm |
L4 v mm |
L5 v mm |
|
AT 850 |
1000 |
850 |
750 |
1954 |
1250 |
150 |
100 |
100 |
|
AT 850 L |
1300 |
850 |
750 |
2454 |
1750 |
150 |
100 |
100 |
|
AT 792 |
850 |
792 |
700 |
1950 |
1250 |
150 |
100 |
100 |
|
AT 792 L |
1000 |
792 |
700 |
2250 |
1550 |
150 |
100 |
100 |
|
AT 750 |
740 |
750 |
650 |
1916 |
1250 |
150 |
100 |
100 |
Tabulka návarků:
|
Označení návarků - popis |
Rozměr |
|
I.- výstup teplé vody |
Rp 1 ¼“ |
|
II.- vstup teplé vody |
Rp 1 ¼“ |
|
III.- elektroohřev |
M 48x2 |
|
IV.- výstup chladné vody do kotle |
Rp 1 ¼“ |
|
V.- vypouštěcí a odkalovací hrdlo |
Rp ½“ |
Technické parametry:
|
nejvyšší pracovní přetlak |
0,3 MPa |
|
nejvyšší pracovní teplota |
95°C |
|
nejnižší pracovní teplota |
0°C |
