Popis:

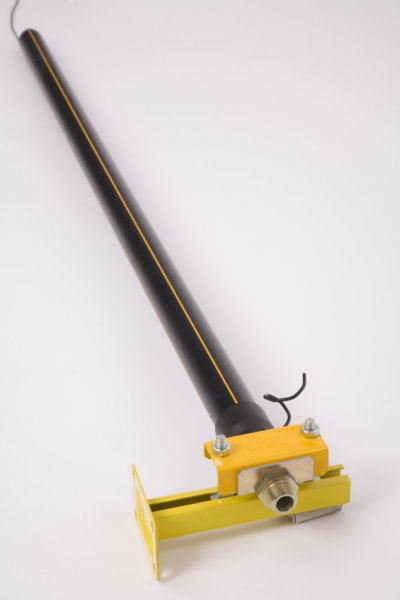

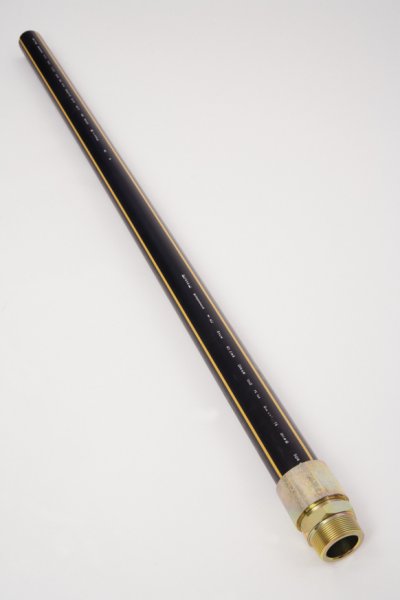

Přechodový spoj ocel/PE 100- závitové provedení (závitová přechodka) je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení kovové a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, bioplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa. Závitová přechodka je určena pro přípojky plynu v nadzemní skříni. Vyrábí se v pr. PE 25,32,40,50,63 mm. Ocelová část závitové přechodky je opatřena závitem podle ISO 7-1(trubkový závit pro spoje těsnící na závitech) pro připojení kulového kohoutu. Povrchová úprava ocelové časti přechodky je galvanicky zinkována Závitové přechodky spolu s držákem, zámkem a držákem ochranné trubky tvoří celek, který odpovídá v plném rozsahu požadavkům TPG 702 01. Uvedené výrobky odpovídají ČSN EN 1555-3.
Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.
- Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
- Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1 písm. c) zákona č. 90/1998 Z.z.
Schéma:
Rozměry:
|
Objednací číslo |
Rozměr PE |
SDR |
D x t PE (mm) |
R (inch) |
L (mm) |
S (mm) |
Držák přechodky |
Držák ochranné trubky |
Zámek |
Hmotnost (kg/ks) |
|
100102 |
25 |
11 |
25 x 3 |
¾ |
200 |
30 |
Ano |
Ano |
Ano |
0,3 |
|
100103 |
25 |
11 |
25 x 3 |
¾ |
xxx |
30 |
Ano |
Ano |
Ano |
|
|
100122 |
25 |
11 |
25 x 3 |
¾ |
1500 |
30 |
Ano |
Ano |
Ano |
0,6 |
|
100123 |
25 |
11 |
25 x 3 |
¾ |
2000 |
30 |
Ano |
Ano |
Ano |
0,7 |
|
100106 |
32 |
11 |
32 x 3 |
¾ |
200 |
36 |
Ano |
Ano |
Ano |
0,44 |
|
100107 |
32 |
11 |
32 x 3 |
¾ |
xxx |
36 |
Ano |
Ano |
Ano |
|
|
100126 |
32 |
11 |
32 x 3 |
¾ |
1500 |
36 |
Ano |
Ano |
Ano |
0,8 |
|
100127 |
32 |
11 |
32 x 3 |
¾ |
2000 |
36 |
Ano |
Ano |
Ano |
0,95 |
|
100108 |
32 |
11 |
32 x 3 |
1 |
200 |
36 |
Ano |
Ano |
Ano |
0,46 |
|
100109 |
32 |
11 |
32 x 3 |
1 |
xxx |
36 |
Ano |
Ano |
Ano |
|
|
100128 |
32 |
11 |
32 x 3 |
1 |
1500 |
36 |
Ano |
Ano |
Ano |
0,82 |
|
100129 |
32 |
11 |
32 x 3 |
1 |
2000 |
36 |
Ano |
Ano |
Ano |
0,96 |
|
100110 |
40 |
11 |
40 x 3,6 |
1 |
200 |
46 |
Ano |
- |
- |
0,68 |
|
100130 |
40 |
11 |
40 x 3,6 |
1 |
1500 |
46 |
Ano |
- |
- |
1,1 |
|
100131 |
40 |
11 |
40 x 3,6 |
1 |
2000 |
46 |
Ano |
- |
- |
1,3 |
|
100112 |
40 |
11 |
40 x 3,6 |
1 ¼ |
200 |
46 |
Ano |
- |
- |
0,86 |
|
100132 |
40 |
11 |
40 x 3,6 |
1 ¼ |
1500 |
46 |
Ano |
- |
- |
1,3 |
|
100133 |
40 |
11 |
40 x 3,6 |
1 ¼ |
2000 |
46 |
Ano |
- |
- |
1,5 |
|
100114 |
50 |
11 |
50 x 4,6 |
1 ¼ |
200 |
50 |
Ano |
- |
- |
0,83 |
|
100134 |
50 |
11 |
50 x 4,6 |
1 ¼ |
1500 |
50 |
Ano |
- |
- |
1,8 |
|
100135 |
50 |
11 |
50 x 4,6 |
1 ¼ |
2000 |
50 |
Ano |
- |
- |
2,05 |
|
100116 |
50 |
11 |
50 x 4,6 |
1 ½ |
200 |
50 |
Ano |
- |
- |
0,9 |
|
100136 |
50 |
11 |
50 x 4,6 |
1 ½ |
1500 |
50 |
Ano |
- |
- |
2,0 |
|
100137 |
50 |
11 |
50 x 4,6 |
1 ½ |
2000 |
50 |
Ano |
- |
- |
2,1 |
|
100118 |
63 |
11 |
63 x 5,8 |
2 |
200 |
65 |
Ano |
- |
- |
1,6 |
|
100138 |
63 |
11 |
63 x 5,8 |
2 |
1500 |
65 |
Ano |
- |
- |
3,0 |
|
100139 |
63 |
11 |
63 x 5,8 |
2 |
2000 |
65 |
Ano |
- |
- |
3,5 |
Poz. L xxx – délka PE trubky dle požadavku zákazníka
