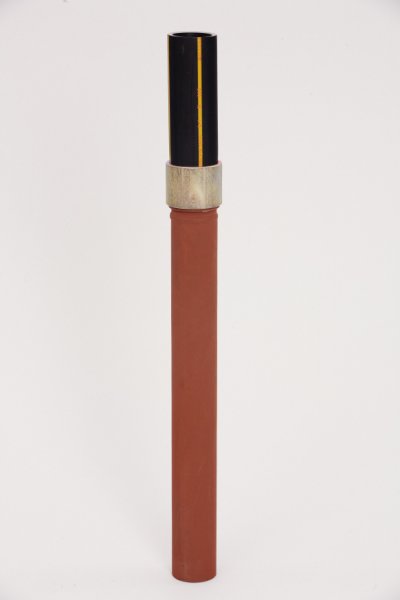

Zemní přechodka - prodloužená
Popis:
Přechodový spoj ocel/PE 100, PE 100-RC - zemní provedení ( zemní přechodka-prodloužená) je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení kovové a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa. Uvedené výrobky odpovídají ČSN EN 1555-3.
Zemní přechodka – prodloužená- je vyráběna od pr. PE 32-63 mm.
Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.
Zemní přechodka – prodloužená je označena identifikací ② (2 v kroužku), je určená pro svařování ocelové části přechodky el. obloukem - metodou 111 nebo kyslíko-acetylenovou metodou 311.
- Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
- Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1 písm. c) zákona č. 90/1998 Z.z.
Schéma:
Rozměry:
| Objednací číslo | Rozměr PE | SDR | D x t PE (mm)
| D1 x t1 oceli (mm) | L (mm) | L1 (mm) | L2 (mm) | Hmotnost (kg/ks) |
| 100203 | 32 | 11 | 32x3 | 33,7x3,25 | 735 | 165 | 500 | 1,7 |
| 100205 | 40 | 11 | 40x3,7 | 42,4x3,25 | 735 | 165 | 500 | 2,0 |
| 100207 | 50 | 11 | 50x4,6 | 48,3x3,25 | 735 | 165 | 500 | 2,7 |
| 100209 | 63 | 11 | 63x5,8 | 60,3x3,65 | 735 | 165 | 500 | 3,9 |
