obrazek_vyrobku

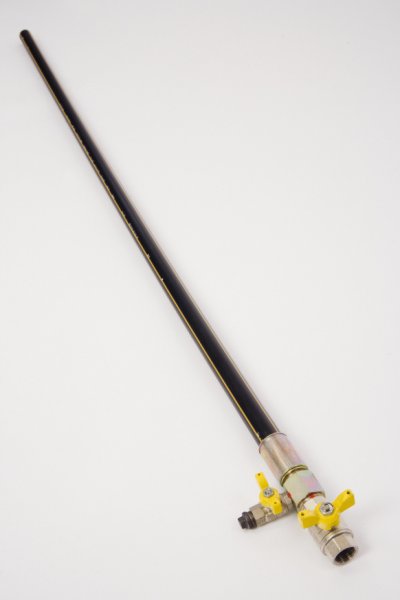

Závitová přechodka s odvzdušněním a kulovým kohoutem (HUP)

Popis:




Přechodový spoj ocel/PE 100, PE 100-RC  – závitové provedení s odvzdušněním a kulovým kohoutem (závitová přechodka s odvzdušněním a kulovým kohoutem) je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení kovové a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa. Závitová přechodka s odvzdušněním a kulovým kohoutem je určena pro přípojky plynu v nadzemní skříni. Vyrábí se v pr. PE 32,40,50,63 mm.  Koncová část přechodky je opatřena kulovým kohoutem s vnitřním závitem Rp podle ISO 7-1(trubkový závit pro spoje těsnící na závitech). Závitová přechodka umožňuje odvzdušnění nebo odplynění plynovodu na poslední přípojce přes osazený kulový kohout Rp3/8“ Povrchová úprava ocelové časti přechodky je galvanicky zinkována Závitové přechodky spolu s držákem, zámkem a držákem ochranné trubky tvoří celek, který odpovídá v plném rozsahu požadavkům TPG 702 01.Uvedené výrobky odpovídají ČSN EN 1555-3.

Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.

  1. Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
  2. Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1   písm. c) zákona č. 90/1998 Z.z.



Schéma:


schema

Rozměry:




Objednací číslo

Rozměr PE

SDR

D x t PE (mm)

R

(inch)

L

(mm)

S

(mm)

Držák

přechodky

Držák ochranné trubky

Zámek

Hmotnost

(kg/ks)

100500

32

11

32 x 3

¾

200

36

Ano

Ano

Ano



100501

32

11

32 x 3

¾

xxx

36

Ano

Ano

Ano



100506

32

11

32 x 3

¾

1500

36

Ano

Ano

Ano



100507

32

11

32 x 3

¾

2000

36

Ano

Ano

Ano



100502

32

11

32 x 3

1

200

36

Ano

Ano

Ano



100503

32

11

32 x 3

1

xxx

36

Ano

Ano

Ano



100508

32

11

32 x 3

1

1500

36

Ano

Ano

Ano



100509

32

11

32 x 3

1

2000

36

Ano

Ano

Ano



100434

40

11

40 x 3,6

1

200

46

-

-

-



100435

40

11

40 x 3,6

1

1500

46

-

-

-



100436

40

11

40 x 3,6

1

2000

46

-

-

-



100504

40

11

40 x 3,6

1 ¼

200

46

-

-

-



100510

40

11

40 x 3,6

1 ¼

1500

46

-

-

-



100511

40

11

40 x 3,6

1 ¼

2000

46

-

-

-



100512

50

11

50 x 4,6

1 ¼

200

50

-

-

-



100513

50

11

50 x 4,6

1 ¼

1500

50

-

-

-



100514

50

11

50 x 4,6

1 ¼

2000

50

-

-

-



100515

50

11

50 x 4,6

1 ½

200

50

-

-

-



100516

50

11

50 x 4,6

1 ½

1500

50

-

-

-



100517

50

11

50 x 4,6

1 ½

2000

50

-

-

-



100518

63

11

63 x 5,8

2

200

65

-

-

-



100519

63

11

63 x 5,8

2

1500

65

-

-

-



100520

63

11

63 x 5,8

2

2000

65

-

-

-





Poz. L xxx – délka PE trubky dle požadavku zákazníka



Příslušenství:


Držák přechodky

Držák ochranné trubky

Zámek přechodky
