Popis:

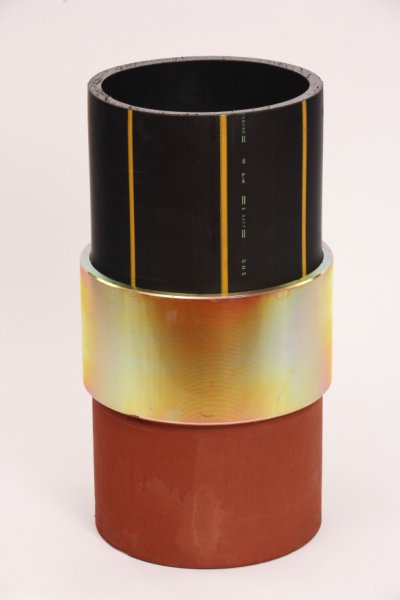

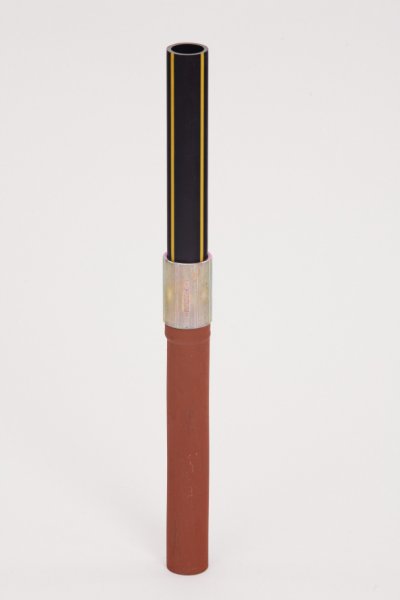

Přechodový spoj ocel/PE 100- zemní provedení (zemní přechodka-standard) je dílensky vyrobený nerozebiratelný spoj určený k vzájemnému spojení kovové a plastové části potrubí tlakového rozvodu topných plynů (zemní plyn,svítiplyn, bioplyn, plynná fáze propanu) s maximálním pracovním přetlakem 0,4 MPa. Uvedené výrobky odpovídají ČSN EN 1555-3.
Zemní přechodka - standard - je vyráběna od pr. PE 25-630 mm.
Při instalaci přechodek je nutno dodržovat návod k montáži, který je součástí každé dodávky.
Zemní přechodka – standard je označena identifikací ① (1 v kroužku), je určená pro svařování ocelové části přechodky el. obloukem - metodou 111
- Na stavební výrobky byl vydán „certifikát a STO“ autorizovanou osobou č.224 ITC, a.s. Zlín v souladu s ustanovením § 5 odst. 2 nařízením vlády č. 163/2002, ve znění nařízením vlády č. 312/2005Sb.
- Na stavební výrobky byl vydán „protokol o počáteční zkoušce“ autorizovanou osobou SK06 VÚSAPL a.s.Nitra – Slovenská republika ve smyslu ustanovení § 7 ods.1 písm. c) zákona č. 90/1998 Z.z.
Schéma:
Rozměry:
|
Objednací číslo |
Rozměr PE |
SDR |
D x t PE (mm)
|
D1 x t oceli (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
Hmotnost (kg/ks) |
|
100200 |
25 |
11 |
25x3 |
26,9x2,65 |
435 |
165 |
200 |
0,5 |
|
100202 |
32 |
11 |
32x3 |
33,7x3,25 |
435 |
165 |
200 |
0,8 |
|
100204 |
40 |
11 |
40x3,7 |
42,4x3,25 |
435 |
165 |
200 |
1,0 |
|
100206 |
50 |
11 |
50x4,6 |
48,3x3,25 |
435 |
165 |
200 |
1,5 |
|
100208 |
63 |
11 |
63x5,8 |
60,3x3,65 |
435 |
165 |
200 |
2,2 |
|
100211 |
90 |
17,6 |
90x5,2 |
89x4 |
640 |
300 |
200 |
5,7 |
|
100213 |
110 |
17,6 |
110x6,3 |
108x4 |
640 |
300 |
200 |
8,0 |
|
100215 * |
125 |
17,6 |
125x7,1 |
133x4 |
640 |
300 |
200 |
12,5 |
|
100217 |
160 |
17,6 |
160x9,1 |
159x4,5 |
640 |
300 |
200 |
9,5 |
|
100219 * |
180 |
17,6 |
180x10,3 |
168x4,5 |
640 |
300 |
200 |
22,0 |
|
100221 * |
200 |
17,6 |
200x11,4 |
219x6,3 |
640 |
300 |
200 |
|
|
100223 |
225 |
17,6 |
225x12,8 |
219x6,3 |
640 |
300 |
200 |
24,0 |
|
100225 * |
250 |
17,6 |
250x14,2 |
273x7 |
640 |
300 |
200 |
|
|
100226 * |
280 |
17,6 |
280x15,9 |
273x7 |
640 |
300 |
200 |
|
|
100227 |
315 |
17,6 |
315x17,9 |
324x8 |
640 |
240 |
200 |
56,0 |
|
100228 * |
355 |
17,6 17 |
355x20,2 |
324x8 |
1600 |
780 |
600 |
110,0 |
|
100229 * |
400 |
17,6 17 |
400x22,8 |
dle pož. zákazníka |
1600 |
780 |
600 |
151,0 |
|
100230 * |
450 |
17,6 17 |
450x25,6 |
dle pož. zákazníka |
1600 |
780 |
600 |
170,0 |
|
100231 * |
500 |
17,6 17 |
500x28,4 |
dle pož. zákazníka |
1600 |
780 |
600 |
213,0 |
|
100232 * |
560 |
17,6 17 |
560x31,9 |
dle pož. zákazníka |
1600 |
780 |
600 |
|
|
100233 * |
630 |
17,6 17 |
630x35,8 |
dle pož. zákazníka |
1600 |
780 |
600 |
|
Položky označené * jsou vyráběny zakázkově
